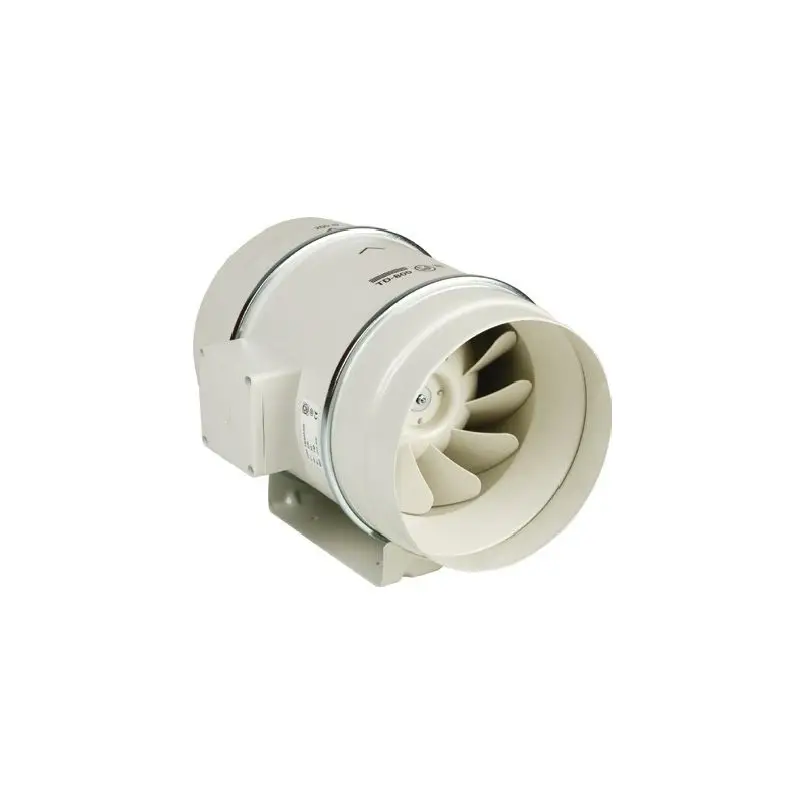

Soler&Palau TD Mixvent N 800 m3/h, 200 mm

Gehäuse

Die Gehäuse der Ventilatoren TD-160 bis TD-800 sind aus Kunststoff gefertigt, die Modelle TD-1000 bis TD-6000 sind aus verzinktem Stahlblech mit Epoxidlack gefertigt. Das Gehäuse besteht aus einer Montageschiene mit zwei Stutzen und dem Motor, der mit den Stutzen durch Schnellspannklammern verbunden ist. Die Konstruktion ermöglicht die Demontage des Motorteils, ohne dass die Rohrleitung abgeklemmt werden muss.

Laufrad

Die Laufräder der Ventilatoren TD-160 bis TD-800 sind aus Kunststoff gefertigt, die Laufräder der TD-1000 bis TD-6000 sind aus Aluminium gefertigt.

Motor

Die Wechselstrommotoren in den Ventilatoren TD-160 bis TD-350 haben eine Doppelwicklung, was den Betrieb mit zwei Drehzahlen ermöglicht. Die Ventilatoren TD- 500 bis TD-2000 haben eine Dreifachwicklung. TD-4000 und TD-6000 haben eine Wicklung, sie können durch Spannungsänderung geregelt werden. Die Motoren sind mit einer Thermosicherung (TD 160–TD 350) oder einem Thermoschutz (TD 500–TD 6000) ausgestattet. Die Lager sind Kugellager mit Fettfüllung für die Lebensdauer. Isolationsklasse B, Schutzart IP44 (TD 250, 350, 800–2000), Isolationsklasse F, Schutzart IP44 (TD 500), Isolationsklasse F, Schutzart IP54 (TD 4000, 6000). Die Ventilatoren TD und TD-T sind für eine Spannung von 230 V ausgelegt, außer TD 4000 TRIF (230/400 V) und TD 6000 TRIF, bei denen die Versorgungsspannung 400 V beträgt.

Klemmenleiste

Die Klemmenleiste befindet sich am Gehäuse des Ventilators, bei einigen Typen enthält sie einen Anlaufkondensator.

Drehzahlregelung

Bei Wechselstrommotoren mit Doppelwicklung (TD 160–350) werden die Drehzahlen in zwei Stufen mit den Reglern REGUL 2 oder COM 2 umgeschaltet oder durch Spannungsänderung mit den Reglern REB (stufenlose Regelung) oder REV (fünfstufige Regelung) geregelt. Bei Motoren mit Dreifachwicklung (TD 500 – TD 2000) werden die Drehzahlen in drei Stufen mit den Reglern COM 3 oder INT 4P umgeschaltet oder es kann eine Regelung durch Spannungsänderung mit den Reglern REB (stufenlose Regelung) oder REV (fünfstufige Regelung) verwendet werden. TD 4000 und 6000 lassen sich nur durch Spannungsänderung regeln. TD 4000 und 6000 TRIF lassen sich durch Spannungsänderung oder Frequenzumrichter regeln. TD-T mit einer Wicklung und integriertem Nachlauf kann nicht geregelt werden.

Varianten

• TD – Grundausführung (für Rohrleitungen DN 100 bis 400)

• TD-T – Ausführung mit einstellbarem Nachlauf von 1 bis 30 Minuten, ein Drehzahlbereich (für Rohrleitungen DN 100 bis 200)

Montage

Die Montage der Ventilatoren ist in jeder Ventilatorposition möglich. Das Gehäuse darf keine mechanischen Belastungen aus der Rohrleitung übertragen. Es ist notwendig, eine flexible Verbindung zur Rohrleitung zu verwenden.
